設備概述:

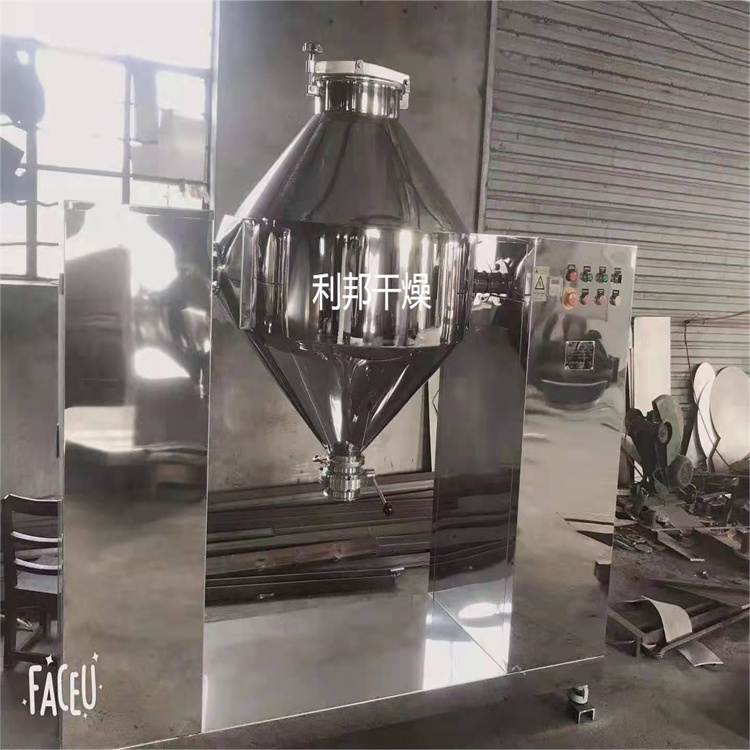

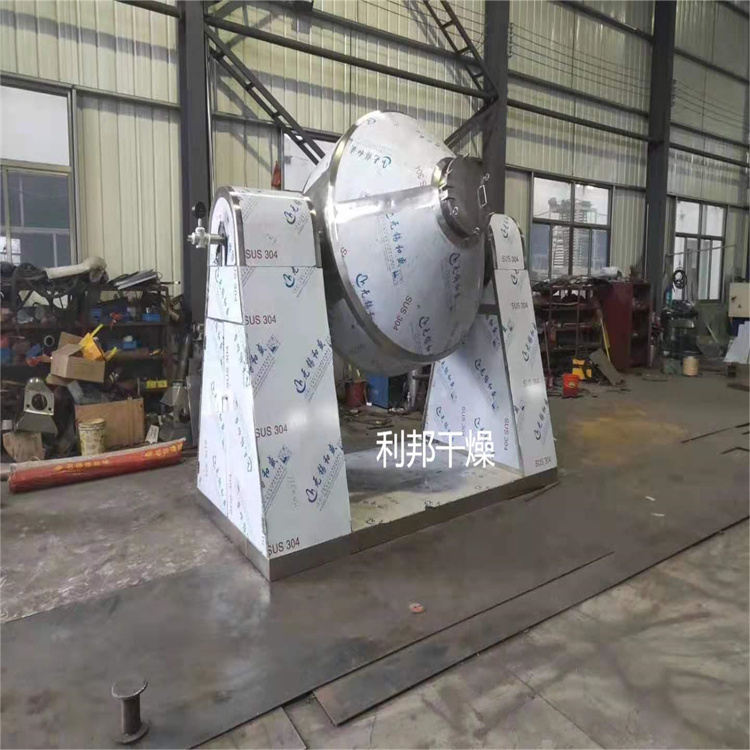

雙錐回轉真空干燥機為雙錐形的回轉罐體，罐內在真空狀態下，向夾套內通入蒸汽或熱水進行加 熱，熱量通過罐體內壁與濕物料接觸，濕物料吸熱后蒸發的水汽，通過真空泵經真 空排氣管被抽走。由于罐體內處于真空狀態，且罐體的回轉使物料不斷的上下內外 翻動，故加快了物料的干燥速度，提高干燥效率，達到均勻干燥的目的。雙錐回轉 真空干燥機系統主要由雙錐回轉真空干燥機、冷凝器、除塵器、真空抽氣系統、加 熱系統、冷卻系統、電控系統等組成。
工作原理:
在密閉的夾層中通入熱能源(如熱水、低壓蒸氣或?qū)嵊?，熱量以?xún)?nèi)殼傳給被干燥物。在動力驅動下，罐體作緩慢旋轉，罐內物料不斷地混合，從而達到強化干燥的目的。物料處于真空狀態，蒸汽壓下降使物料表面的水份(溶劑)達到飽和狀態而蒸發了，并由真空泵及時排出回收。物料內部的水份(溶劑)不斷地向表面滲透、蒸發、排出，三個過程不斷進行，物料在很短時間內達到干燥的目的。
應用范圍:
本機適用于醫藥、食品、化工等行業的粉、粒狀物料的真空干燥和混合，尤 其適用由下列要求的干燥：
1、不能接 受高溫的熱敏性物料
2、需回收 溶劑和有毒氣體的物料
3、容易氧 化，有危險的物料
4、對結晶 狀有要求的物料
5、要求殘 留揮發物含量極低的物料
影響因素:
①被干燥物料的狀況(如物料形 狀、大小尺寸、堆置方法)，物料本身的含濕量、密度、黏度等性能。另外，若采 用提高物料的初溫、經真空過濾前處理、降低物料含濕量等方法，均能提高真空干 燥速度。
物料的堆密度:物料的堆密度指 單位體積的物料質量。由于物料是絕干物料與濕分的混合物，絕干物料又往往為顆 粒狀或粉末狀，由于物料中濕分不同導致絕干物料顆粒間的間隙也不同。故原始濕 物料和干燥過程中物料的堆密度也有很大差別，這在原料制備時尤須注意。
物料的容許溫度:容許溫度是物 料所能承受的較高溫度，超過該溫度將導致物料效價改變、分解破壞或變色。熱敏 性藥品一般可采用≤60℃左右。
物料的粘度:物料的粘度隨濕分 而變化，粘度可使物料團聚成塊、且粘著筒體壁上，干燥后易粘附在除塵器和管通 上。
物料的滑移角:堆放顆粒狀或粉 末狀物料時，當物料堆斜而與底面間夾角增大到某個角度時，將發生側面物料下滑 落的現象。這個發生物料滑落的斜而與底部的夾角稱該物料的滑移角?；平桥c物 料組成、濕含量、粒度和粘度有關。故雙錐回轉真空干燥機的設計和選擇時，應根 據物料的滑移角選擇筒體雙錐體的角度。
②真空度越高，越利于水分在 較低溫度下汽化，但真空度過高則不利于熱傳導，影響對物料的加熱效果。為提高 物料干燥速度，應根據物料的特性綜合考慮真空度。通常，真空度應不低于10?Pa。
技術參數：
| 規格 名稱 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 罐內容積 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 裝料容積 (L) | ≤50 | ≤175 | ≤250 | ≤375 | ≤500 | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
| 加熱面積 (m2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
| 轉速 (rpm) | 4 - 6 | |||||||||
| 電機功率 (kw) | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
| 占地面積長×寬 (mm) | 2160×800 | 2260×800 | 2350×800 | 2560×1000 | 2860×1300 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
| 回轉高度 | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
罐內設計壓 (MPa) | -0.1- 0.15 | |||||||||
| 夾套設計壓力 (MPa) | ≤0.3 | |||||||||
| 工作溫度 (oC) | 罐內≤85 夾套≤ 140 | |||||||||
| 用冷凝器時，真 空泵, | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300- 8 | JZJX300- 4 | JZJX600- 8 | JZJX600- 4 | JZJX300- 4 |
| 型號，功率 | 2KW | 2KW | 3KW | 3KW | 505KW | 7KW | 9.5KW | 11KW | 20.5KW | 22KW |
| 不用冷凝器時， 真空泵 , | SK-0.4 | SK-0.8 | SK-0.8 | SK-2.7B | SK-2.7B | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
| 型號，功率 | 1.5KW | 2.2KW | 2.2KW | 4KW | 4KW | 5.5KW | 11KW | 11KW | 15KW | 18.5KW |
| 重量 | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
注：對干燥前后容積變化很大
的物料，其裝料系數可適當加大或縮小。
