設備概述:

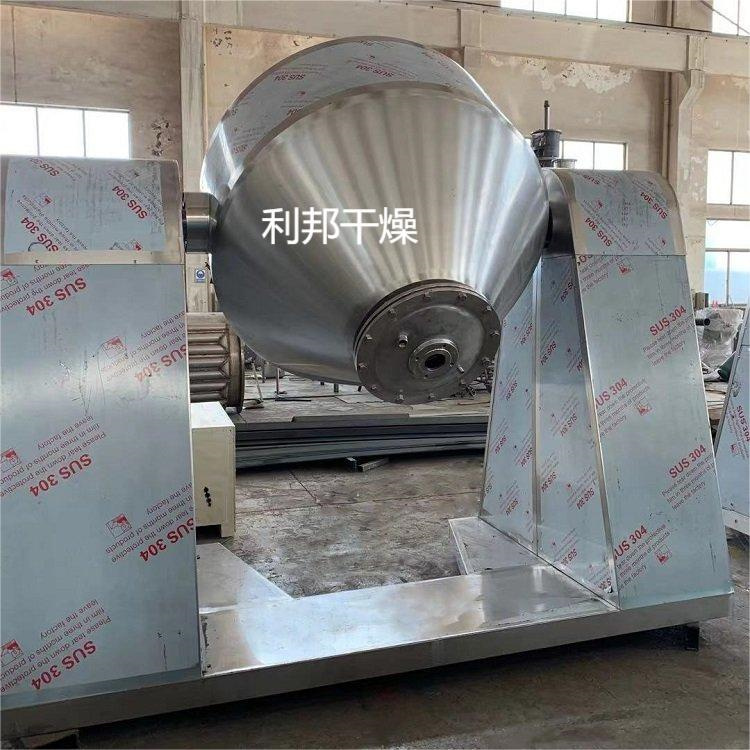

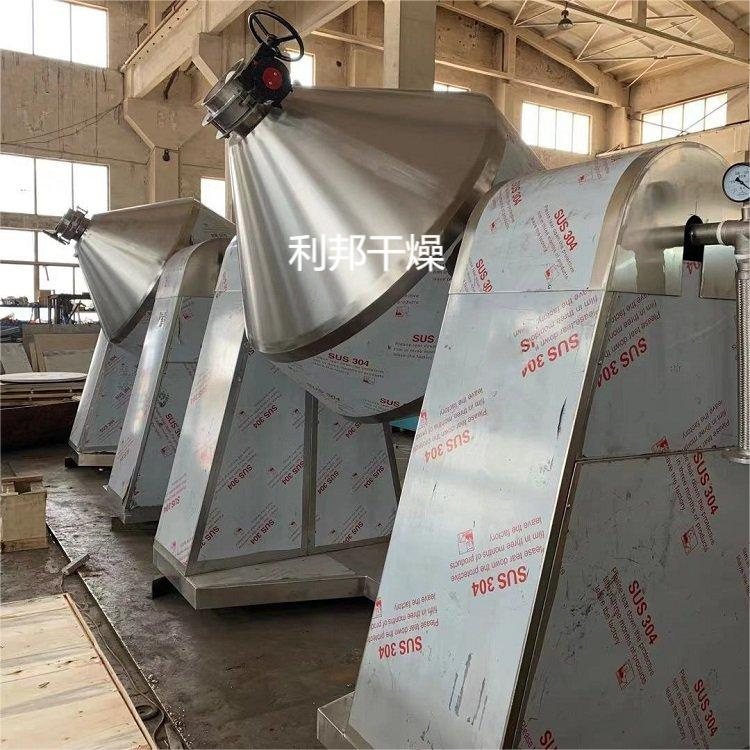

雙錐回轉真空干燥機為雙錐形的回轉罐體，罐內在真空狀態下，向夾套內通入蒸汽或熱水進行加熱，熱量通過罐體內壁與濕物料接觸，濕物料吸熱后蒸發的水汽，通過真空泵經真空排氣管被抽走。由于罐體內處于真空狀態，且罐體的回轉使物料不斷的上下內外翻動，故加快了物料的干燥速度，提高干燥效率，達到均勻干燥的目的。雙錐回轉真空干燥機系統主要由雙錐回轉真空干燥機、冷凝器、除塵器、真空抽氣系統、加熱系統、冷卻系統、電控系統等組成。
設備特點:
雙錐回轉真空干燥機是集混合、真空干燥于一體的干燥設備。真空干燥的過程就是將被干燥物料置于密封的筒體內，用真空系統抽真空的同時對被干燥物料不斷加熱，使物料內部的水分通過壓力差或濃度差擴散到表面，水分子(或其他不凝氣體)在物料表面獲得足夠的動能，在克服分子間的相互吸引力后擴散到真空室的低壓空間，被真空泵抽走而完成與固體的分離。所以，雙錐回轉真空干燥機表現為一下特性:
(1)真空干燥的過程中，筒體內的壓力始終低于大氣壓力，氣體分子數少，密度低，含氧量低，因而能干燥容易氧化的藥品，減少物料染菌的機會。
(2)由于濕分在汽化過程中溫度與蒸汽壓力成正比，故真空干燥時，物料中的濕分在低溫下就能汽化，達到低溫干燥，特別適用于有熱敏性物料的藥品生產。
(3)真空干燥可消除常壓熱風干燥易產生的表面硬化現象，這是因為真空干燥物料內和表面之間壓差大，在壓力梯度作用下，水分很快移向表面，不會出現表面硬化。
(4)由于真空干燥時，物料內和外部之間溫度梯度小，由于逆滲透作用使得濕分能夠獨自移動并收集，有效克服熱風干燥所產生的失散現象。
影響因素:
①被干燥物料的狀況(如物料形狀、大小尺寸、堆置方法)，物料本身的含濕量、密度、黏度等性能。另外，若采用提高物料的初溫、經真空過濾前處理、降低物料含濕量等方法，均能提高真空干燥速度。
物料的堆密度:物料的堆密度指單位體積的物料質量。由于物料是絕干物料與濕分的混合物，絕干物料又往往為顆粒狀或粉末狀，由于物料中濕分不同導致絕干物料顆粒間的間隙也不同。故原始濕物料和干燥過程中物料的堆密度也有很大差別，這在原料制備時尤須注意。
物料的容許溫度:容許溫度是物料所能承受的較高溫度，超過該溫度將導致物料效價改變、分解破壞或變色。熱敏性藥品一般可采用≤60℃左右。
物料的粘度:物料的粘度隨濕分而變化，粘度可使物料團聚成塊、且粘著筒體壁上，干燥后易粘附在除塵器和管通上。
物料的滑移角:堆放顆粒狀或粉末狀物料時，當物料堆斜而與底面間夾角增大到某個角度時，將發生側面物料下滑落的現象。這個發生物料滑落的斜而與底部的夾角稱該物料的滑移角?；平桥c物料組成、濕含量、粒度和粘度有關。故雙錐回轉真空干燥機的設計和選擇時，應根據物料的滑移角選擇筒體雙錐體的角度。
②真空度越高，越利于水分在較低溫度下汽化，但真空度過高則不利于熱傳導，影響對物料的加熱效果。為提高物料干燥速度，應根據物料的特性綜合考慮真空度。通常，真空度應不低于10?Pa。
應用范圍:
本機適用于醫藥、食品、化工等行業的粉、粒狀物料的真空干燥和混合，尤其適用由下列要求的干燥：
1、不能接受高溫的熱敏性物料
2、需回收溶劑和有毒氣體的物料
3、容易氧化，有危險的物料
4、對結晶狀有要求的物料
5、要求殘留揮發物含量極低的物料
工作原理:
SZG系列雙錐回轉真空干燥機為雙錐形的回轉罐體，罐體在真空狀態下，向夾套內通入導熱油或熱水進行加熱，熱量通過罐體內壁與濕物料接觸。濕物料吸熱后蒸發的水汽或其他氣體，通過真空泵經真空排氣管被抽走。由于罐體內處于真空狀態，且罐體的回轉使物料不斷的上下，內外翻動，故加快了物料的干燥速度，提高干燥速率，達到均勻干燥的目的。
技術參數：
| 規格 名稱 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 罐內容積 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 裝料容積 (L) | ≤50 | ≤175 | ≤250 | ≤375 | ≤500 | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
| 加熱面積 (m2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
| 轉速 (rpm) | 4 - 6 | |||||||||
| 電機功率 (kw) | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
| 占地面積長×寬 | 2160×800 | 2260×800 | 2350×800 | 2560×1000 | 2860×1300 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
| 回轉高度 | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
罐內設計壓 (MPa) | -0.1-0.15 | |||||||||
| 夾套設計壓力 (MPa) | ≤0.3 | |||||||||
| 工作溫度 (oC) | 罐內≤85 夾套≤140 | |||||||||
| 用冷凝器時，真空泵, | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
| 型號，功率 | 2KW | 2KW | 3KW | 3KW | 505KW | 7KW | 9.5KW | 11KW | 20.5KW | 22KW |
| 不用冷凝器時，真空泵 , | SK-0.4 | SK-0.8 | SK-0.8 | SK-2.7B | SK-2.7B | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
| 型號，功率 | 1.5KW | 2.2KW | 2.2KW | 4KW | 4KW | 5.5KW | 11KW | 11KW | 15KW | 18.5KW |
| 重量 | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
注：對干燥前后容積變化很大的物料，其裝料系數可適當加大或縮小。
