設備概述:
SZG系列雙錐回轉真空干燥機是集混合、干燥于一體的新型干燥機。將冷凝器，真空泵與干燥設備配套，組成真空干燥裝置。（如不需要回收溶劑，冷凝器可不用）本機設計先進，內部結構簡單，清掃容易，物料能全部排出，操作簡便。能降低勞動強度，改善工作環境。同時因容器本身回轉時物料亦轉動，但器壁上不積料，故傳熱系數高，干燥速率大，不僅節約能源，而且物料干燥均勻充分，質量好。可廣泛應用于制藥、化工、食品、染料等行業的干燥。
工作原理:
SZG系列雙錐回轉真空干燥機為雙錐形的回轉罐體，罐體在真空狀態下，向夾套內通入導熱油或熱水進行加熱，熱量通過罐體內壁與濕物料接觸。濕物料吸熱后蒸發的水汽或其他氣體，通過真空泵經真空排氣管被抽走。由于罐體內處于真空狀態，且罐體的回轉使物料不斷的上下，內外翻動，故加快了物料的干燥速度，提高干燥速率，達到均勻干燥的目的。
應用范圍:
本機適用于醫藥、食品、化工等行業的粉、粒狀物料的真空干燥和混合，尤其適用由下列要求的干燥：
1、不能接受高溫的熱敏性物料
2、需回收溶劑和有毒氣體的物料
3、容易氧化，有危險的物料
4、對結晶狀有要求的物料
5、要求殘留揮發物含量極低的物料
設備特點:
低溫干燥：真空環境下物料沸點降低，可在 40~80℃實現干燥，適用于熱敏性物料（如藥品、酶制劑），避免高溫導致的成分破壞、變色或變性。
干燥均勻：筒體回轉使物料不斷翻動、混合，減少局部過熱，確保物料干燥度一致，尤其適合粒度不均的物料。
節能高效：真空狀態下熱損失小，配合夾套加熱的直接傳熱方式，熱效率高于普通熱風干燥機。
密封性好：全封閉結構可防止物料與外界空氣接觸，避免氧化、污染（如有毒物料泄漏）或吸潮，適合易燃易爆、易氧化、有毒物料的干燥。
操作便捷：自動化程度高，可通過 PLC 控制系統調節轉速、真空度、溫度等參數，且出料方便，殘留量少。

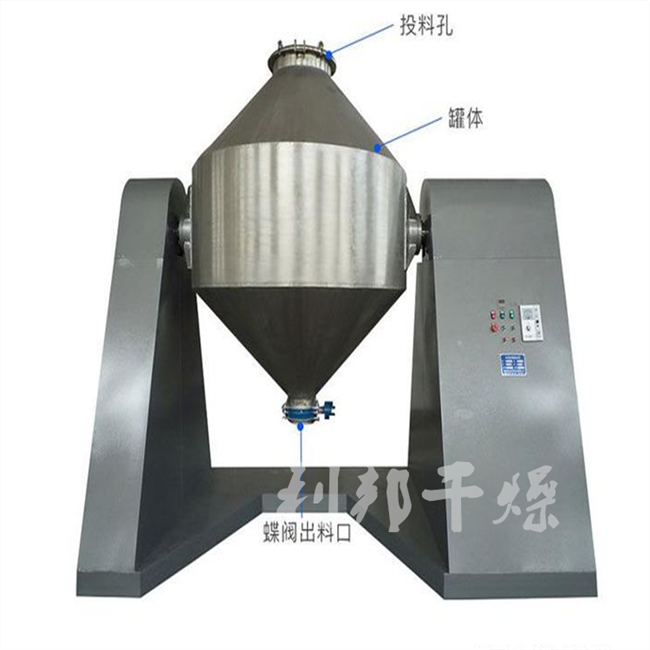

設備結構:
雙錐形筒體：由兩個對稱的圓錐體與中間圓柱體連接而成，筒體可繞水平軸旋轉（轉速通常為 5-15r/min），確保物料均勻翻動。
真空系統：配備真空泵，使筒體內形成負壓環境（真空度一般為 - 0.08~-0.095MPa），降低物料沸點，實現低溫干燥。
加熱系統：通過夾套向筒壁通入熱水、蒸汽或?qū)嵊?，熱量?jīng)筒壁傳遞給物料，配合真空環境加速水分蒸發。
輔助部件：包括進料口、出料口（帶密封裝置）、視鏡（觀察內部狀態）、安全裝置（如爆破片）等。
技術參數：
| 規格 名稱 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 罐內容積 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 裝料容積 (L) | ≤50 | ≤175 | ≤250 | ≤375 | ≤500 | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
| 加熱面積 (m2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
| 轉速 (rpm) | 4 - 6 | |||||||||
| 電機功率 (kw) | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
| 占地面積長×寬 | 2160×800 | 2260×800 | 2350×800 | 2560×1000 | 2860×1300 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
| 回轉高度 | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
罐內設計壓 (MPa) | -0.1-0.15 | |||||||||
| 夾套設計壓力 (MPa) | ≤0.3 | |||||||||
| 工作溫度 (oC) | 罐內≤85 夾套≤140 | |||||||||
| 用冷凝器時，真空泵, | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
| 型號，功率 | 2KW | 2KW | 3KW | 3KW | 505KW | 7KW | 9.5KW | 11KW | 20.5KW | 22KW |
| 不用冷凝器時，真空泵 , | SK-0.4 | SK-0.8 | SK-0.8 | SK-2.7B | SK-2.7B | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
| 型號，功率 | 1.5KW | 2.2KW | 2.2KW | 4KW | 4KW | 5.5KW | 11KW | 11KW | 15KW | 18.5KW |
| 重量 | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
注：對干燥前后容積變化很大的物料，其裝料系數可適當加大或縮小。
