設備特點:

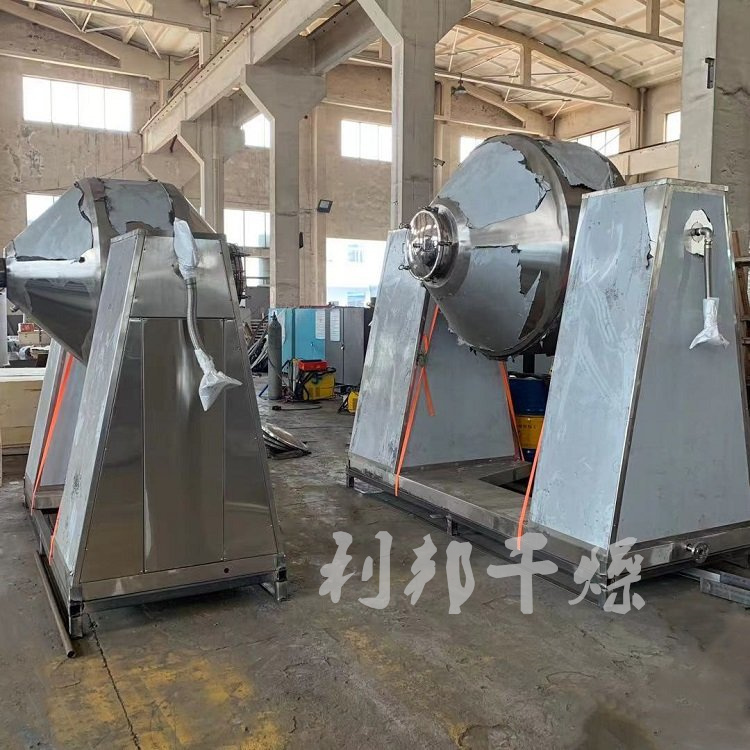

SZG系列雙錐回轉真空干燥機是集混合、干燥于一體的新型干燥機。將冷凝器，真空泵與干燥設備配套，組成真空干燥裝置。（如不需要回收溶劑，冷凝器可不用）本機設計先進，內部結構簡單，清掃容易，物料能全部排出，操作簡便。能降低勞動強度，改善工作環境。同時因容器本身回轉時物料亦轉動，但器壁上不積料，故傳熱系數高，干燥速率大，不僅節約能源，而且物料干燥均勻充分，質量好?？蓮V泛應用于制藥、化工、食品、染料等行業的干燥。
物料特性:
1)物料的黏度。 物料的黏度隨其濕分而變化，黏度可使物料團聚成塊、且粘著筒體壁上，干燥后易黏附在除塵器和管壁上?？刹捎脷鈩诱駬艉推扑檠b置。
2)物料的容許溫度。 容許溫度是物料所能承受的較高溫度。超過該溫度，將導致物料效價改變、分解破壞或變色。
3)物料的堆密度 單位體積的物料質量稱為堆密度。由于物料是絕干物料與濕分的混合物，絕干物料又往往為顆粒狀、粉末狀或固塊狀物質，并且隨著物料中濕分不同導致絕干物料顆粒間的間隙也不同。原始濕物料和干燥過程中物料的堆密度有很大差別，選擇干燥機時應予注意。
4)物料的滑移角 堆放顆粒狀或粉狀物料時，當物料堆斜面與底面間夾角增大到某個角度時，將發生側面物料向下滑落的現象。這個發生物料滑落的斜面與底面的夾角稱該物料的滑移角?；平桥c物料組成、濕含量、粒度和黏性有關。選擇雙錐干燥機時，可以參考物料的滑移角，選擇錐體的角度大小。
操作規程:
1、開車前檢查:
a、開啟真空泵檢查，管道連接處、填料函是否泄漏，進、出料口密封是否良好，真空表反應是否靈敏。
b、開啟冷卻水閥門檢查載熱管道連接處，填料函是否泄漏，壓力表反應是否靈敏。
c、檢查電控柜各儀表、按鈕、指示燈是否正常，檢查接地線是否良好，有無漏電，短路現象存在。
d、在各油杯中加滿潤滑脂，起動電機空車運轉，聽噪聲是否正常，若不正常，應檢查出噪聲的來源，并加以排除。
2、將需干物料加入容器內(粉狀、細小粒狀、漿狀物料采用真空進料)，然后關閉進料孔蓋。
3、關閉排真空閥后，開真空泵，使干燥容器內呈負壓(600 – 755 mmHg)。
4、合上電源開關，啟動電機，按下工作電鈕，干燥機開始旋轉工作。
5、開啟載熱體閥門，讓載熱體進入干燥容器夾層內，按工藝要求驗測。
6、物料干燥完成后，先關閉載熱體閥門，然后向夾層內注入冷卻水，待物料冷卻到常溫后，停止抽真空。開啟排真空閥，關電機，停止干燥機旋轉，打開孔蓋出料。
工作原理:

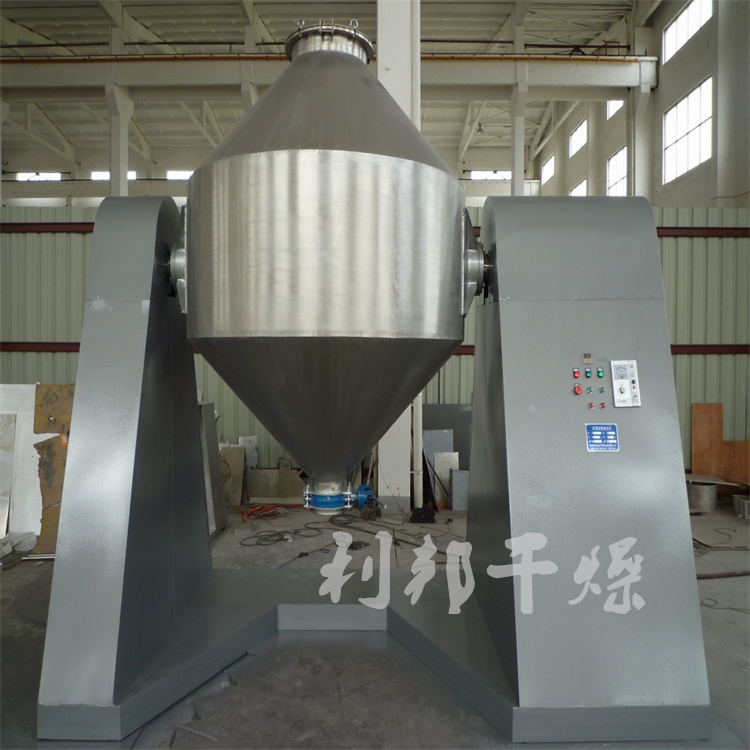

SZG系列雙錐回轉真空干燥機為雙錐形的回轉罐體，罐體在真空狀態下，向夾套內通入導熱油或熱水進行加熱，熱量通過罐體內壁與濕物料接觸。濕物料吸熱后蒸發的水汽或其他氣體，通過真空泵經真空排氣管被抽走。由于罐體內處于真空狀態，且罐體的回轉使物料不斷的上下，內外翻動，故加快了物料的干燥速度，提高干燥速率，達到均勻干燥的目的。
應用范圍:
本機適用于醫藥、食品、化工等行業的粉、粒狀物料的真空干燥和混合，尤其適用由下列要求的干燥：
1、不能接受高溫的熱敏性物料
2、需回收溶劑和有毒氣體的物料
3、容易氧化，有危險的物料
4、對結晶狀有要求的物料
5、要求殘留揮發物含量極低的物料
技術參數：
| 規格 名稱 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 罐內容積 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 裝料容積 (L) | ≤50 | ≤175 | ≤250 | ≤375 | ≤500 | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
| 加熱面積 (m2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
| 轉速 (rpm) | 4 - 6 | |||||||||
| 電機功率 (kw) | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
| 占地面積長×寬 | 2160×800 | 2260×800 | 2350×800 | 2560×1000 | 2860×1300 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
| 回轉高度 | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
罐內設計壓 (MPa) | -0.1-0.15 | |||||||||
| 夾套設計壓力 (MPa) | ≤0.3 | |||||||||
| 工作溫度 (oC) | 罐內≤85 夾套≤140 | |||||||||
| 用冷凝器時，真空泵, | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
| 型號，功率 | 2KW | 2KW | 3KW | 3KW | 505KW | 7KW | 9.5KW | 11KW | 20.5KW | 22KW |
| 不用冷凝器時，真空泵 , | SK-0.4 | SK-0.8 | SK-0.8 | SK-2.7B | SK-2.7B | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
| 型號，功率 | 1.5KW | 2.2KW | 2.2KW | 4KW | 4KW | 5.5KW | 11KW | 11KW | 15KW | 18.5KW |
| 重量 | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
注：對干燥前后容積變化很大的物料，其裝料系數可適當加大或縮小。
