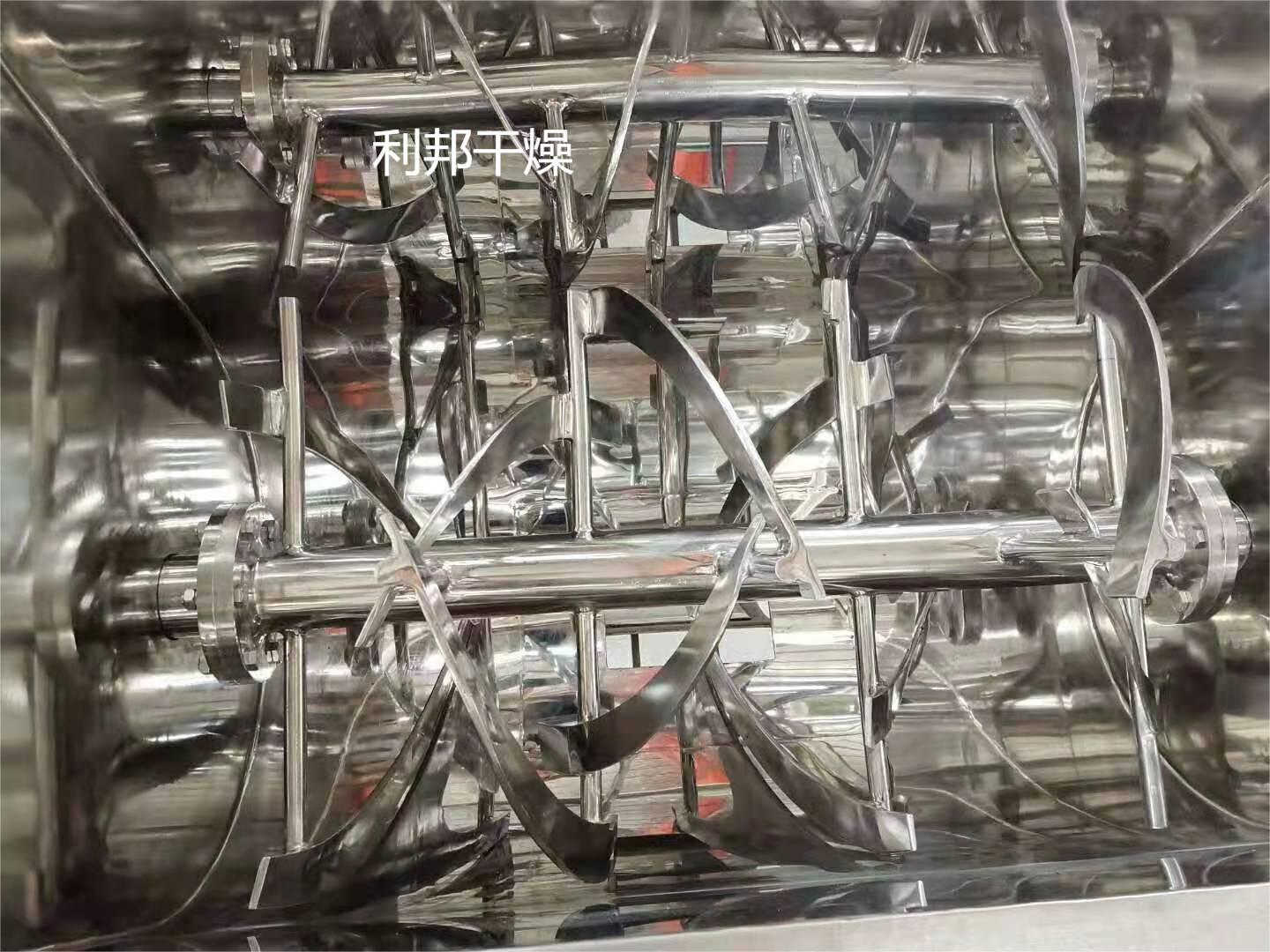

臥式螺帶混合機由安裝于攪拌軸上的內外徑螺旋帶動桶體內物料翻動，使攪拌器在桶體內大范圍翻動物料。攪拌器結構上，螺旋設計成內外、左右互為反螺旋，攪拌器工作時內螺旋帶動靠近軸心處物料做軸心旋轉，軸向由內至兩側推動，外螺旋帶動靠近筒壁物料做軸心旋轉，軸向由兩側至內推動，于是造成物料在筒體內對流循環、剪切滲混，完成物料在較短時間內快速均勻混合。
出料方式：

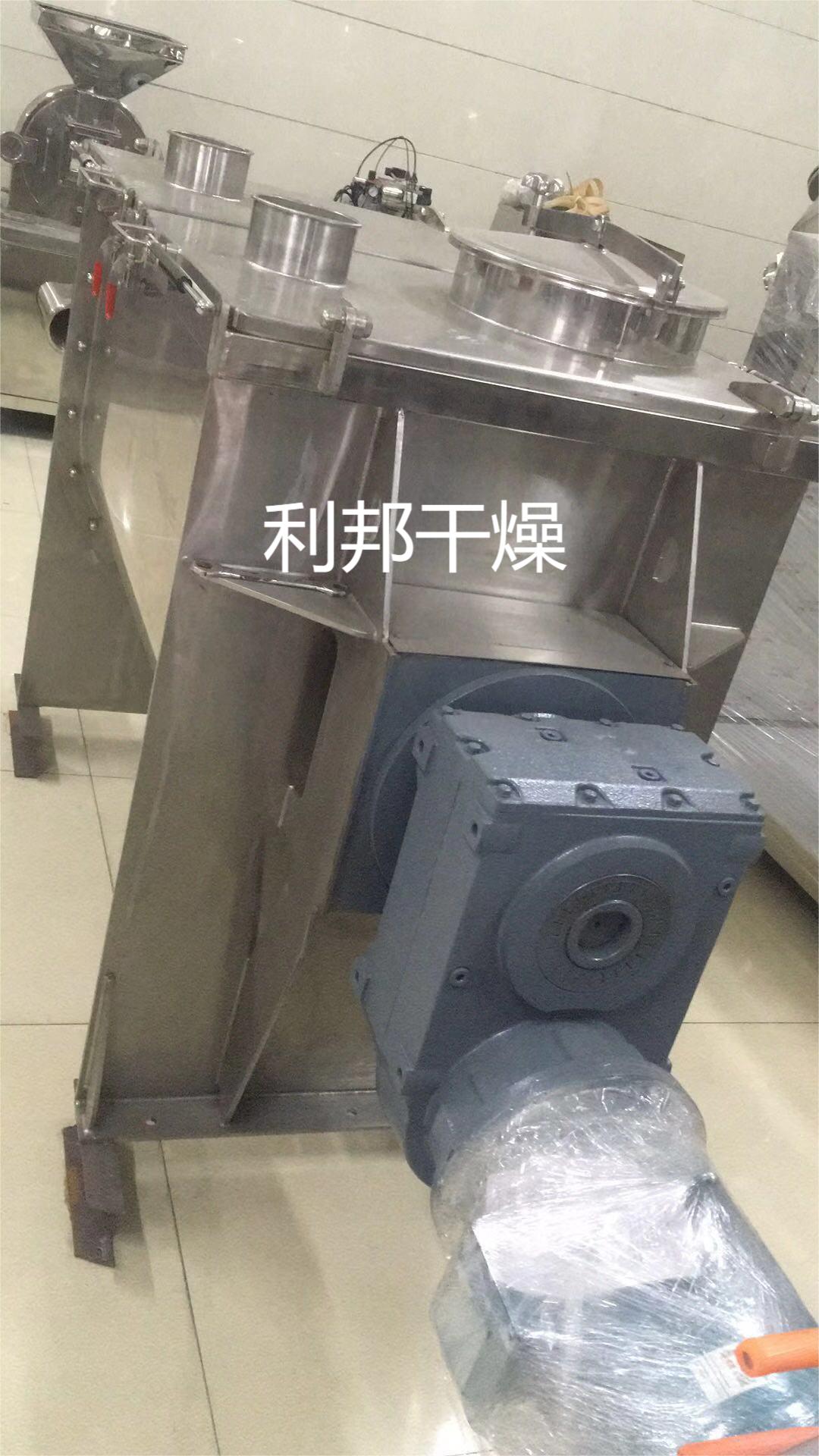

粉體物料采用氣動大開門結構形式，具有卸料快、無殘余等優點;高細度物料或半流體物料采用采用手動蝶閥或者氣動蝶閥?？膳渲眉訜峄蚶鋮s夾套。加熱方式有電加熱和導熱油加熱兩種方式。冷卻工藝可直接向夾套內注入冷卻水，夾套換熱面積大，冷卻速度快。小型號混合機采用減速機直聯方式，結構簡單，運行可靠度高，維護方便。大型號混合機采用皮帶輪帶動擺線減速機驅動，皮帶傳動的彈性連接有在超載時保護傳動部件的優勢。
介紹：
技術參數：
型號 | 電機功率kw | 全容積M3 | 主軸轉速r/min | 混合量kg | 外形尺寸 | 設備重量 |
WLD-0.5 | 5.5 | 0.5 | 63 | 150~350 | 2372*812*1272 | 1050kg |
WLD-1.0 | 11 | 1.0 | 43 | 300~700 | 2700*1036*1574 | 1760Kg |
WLD-2.0 | 15 | 2.0 | 33 | 600~1400 | 3356*1236*1774 | 2500Kg |
WLD-3.0 | 18.5 | 3.0 | 33 | 900-2100 | 3356*1336*2024 | 3400Kg |
WLD-4.0 | 22 | 4.0 | 33 | 1200-2800 | 4210*1414*2108 | 4200Kg |
注：
* 表中混合量是以比重為1的粉料為介質所測數據，臥式螺帶混合機選型應根據物料的目數、比重等參數進行計算。
* 如有高溫、高壓、易燃、易爆、腐蝕性等工況時，必須提供詳細數據，以便另行選型定制。
* 本表數據如有更改，恕不另行通知，正確參數以提供的臥式螺帶混合機實物為準。
* 本表未能包括所有設備信息，更多信息請和我們銷售工程師聯系。
功能選擇：
出料方式：手動 電動 氣動
主軸密封方式：填料密封 填料+氣密封 機械密封
攪拌器形式：雙向連續式螺帶 單向連續式螺帶 雙向斷開式螺帶 單向斷開式螺帶
驅動方式：直聯式 分體式（皮帶/鏈條）
混合機材質：碳鋼 物料接觸不銹鋼（SS304/SS316） 全部不銹鋼（SS304/SS316） 內部涂層
主軸：?jiǎn)味问? 多段式
筒體開口：標準法蘭口 快開式投料口 除塵器口 人工投料口 側身清洗門
出料閥：蝶閥 球閥 梅花閥 翻板閥
其他：噴液/噴霧 加熱/冷卻 除塵/真空 臨時取樣
