概述：

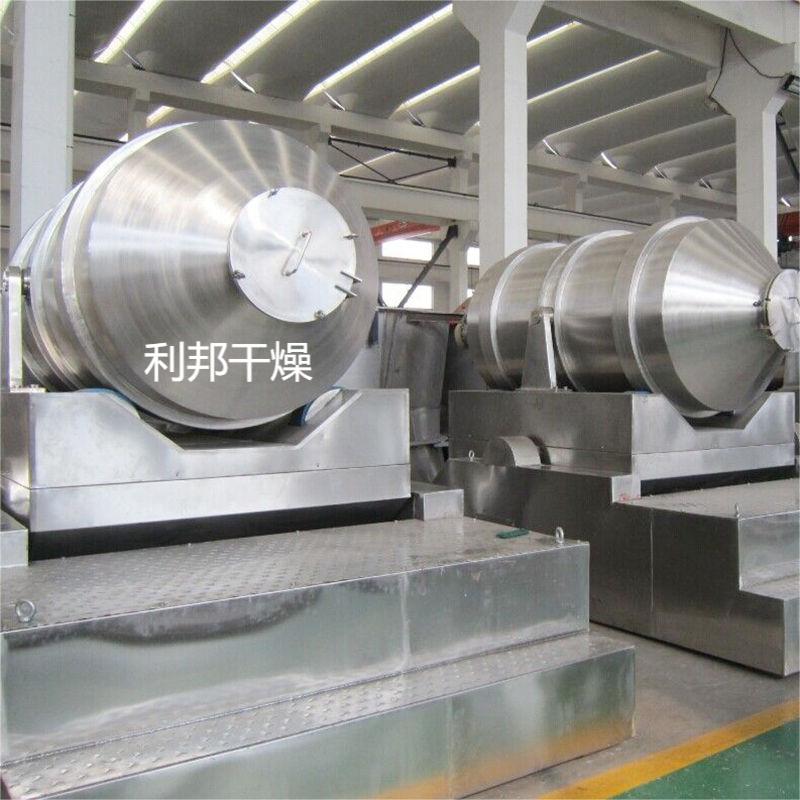

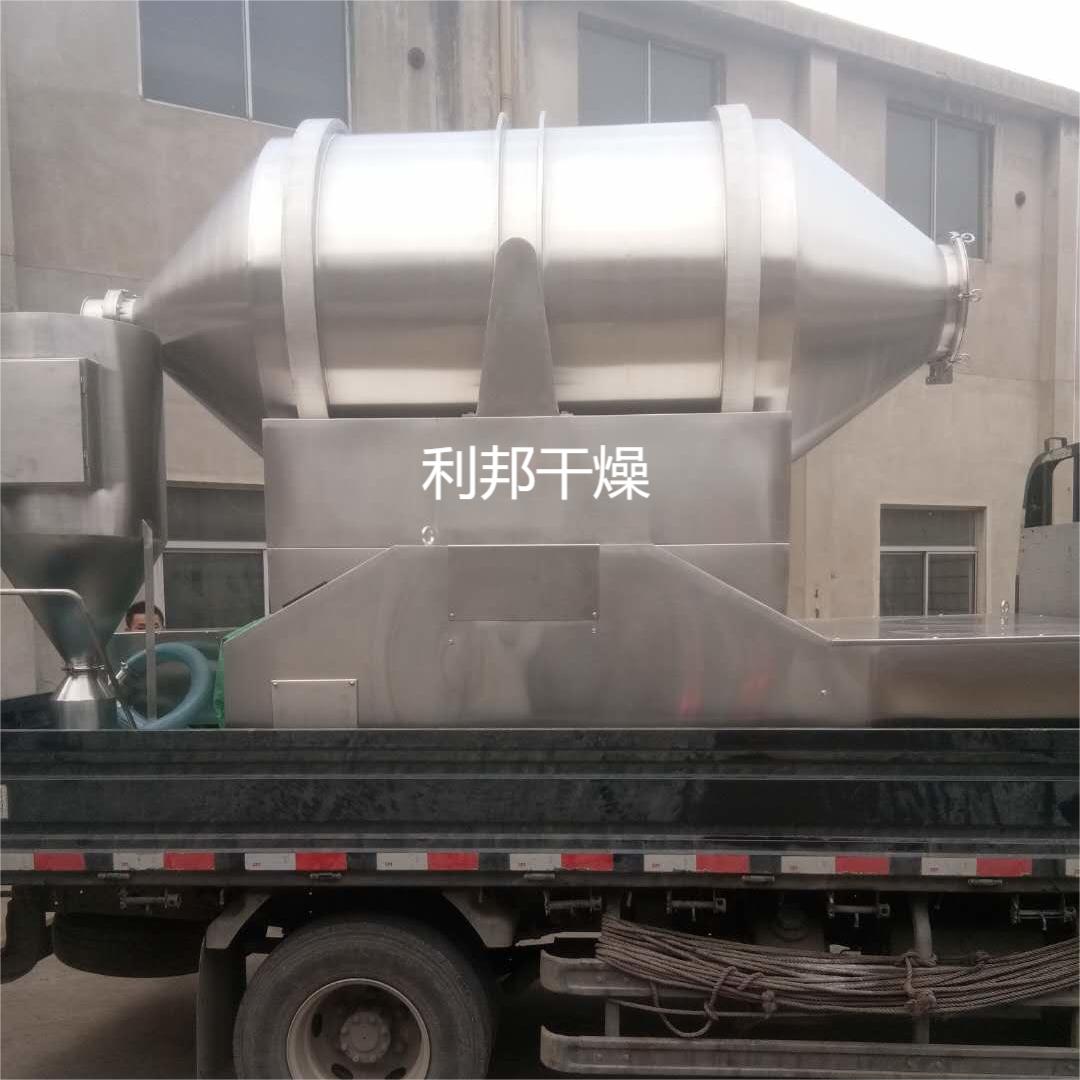

EYH系列二維運動混合機的轉筒可同時進行二個運動，一個為轉筒的轉動，另一個為轉筒隨擺動架的擺動。被混合物料在轉筒內隨轉筒轉動、翻轉、混和的同時，又隨轉筒的擺動而發生左右來回的摻混運動，在這兩個運動的共同作用下，物料在短時間內得到充分的混合。EYH二維混料機適合所有粉、粒狀物料的混合。
特點：
EYH型雙臂傳動二維運動混合機的轉筒可同時進行二個運動，一個為轉筒的自轉，另一個為轉筒隨擺動架的擺動。被混和物料在轉筒內隨轉筒轉動、翻轉、混和的同時，又隨轉筒的擺動而發生左右來回的摻混運動，在這兩個運動的共同作用下，物料在短時間內得到充分的混和。 混合筒的出料帶有螺旋葉片，使混合機具有混合迅速、混合量大、出產便捷等特點。EYH二維混合機適合所有粉、粒狀物料的混合。
雙臂傳動二維混合機結構簡單，故障率低，運行穩定，操作安全，無噪音。本設備經過我公司技術改進使用雙臂傳動，比一般單臂傳動穩重，間接傳動減輕減速機負荷，延長使用壽命。機架采用全封閉結構便于清洗符合GMP標準。
技術說明：
雙臂傳動二維運動混合機主要由料筒、上機架(搖擺床)、下機架、轉動機構、擺動機構和電氣裝置組成。
料桶及所有外露部分均為不銹鋼制作，料桶處為內外滿焊。內外拋光處理操作臺用防滑花紋板制作，設備支 架外包碳鋼噴油漆。
轉動機構位于上機架內，傳動采用擺線針輪減速機。工作時，減速機通過鏈輪、鏈條帶動主動軸，再通過驅動輪使料筒旋轉。
擺動機構位于下機架內，傳動采用擺線針輪減速機或蝸輪減速機。工作時，電動機通過皮帶輪或鏈輪傳動給減速機，然后再通過雙連桿組件搖動上機架，使料筒作一定角度的擺動。該結構與其他廠家結構相比，更保證了設備機座底部不積料，無污染，沖洗方便，真正符合GMP要求。
工作時，在轉動機構和擺動機構的雙重作用下，裝料的料筒作轉動的同時，又有擺動運動，從而使筒內的物料得以充分混合。每批混合時間約為15-20min。混合充分、均勻。
設備可配置自動真空上料機及接口，方便上料，縮短操作時間。
所有傳動零部件及電氣等均采用名牌優質產品。
技術參數：
規格型號 | 容積(L) | 裝料系數 | 裝料重量 | 外形尺寸 功率 | |||||||
A | B | C | D | M | H | 轉動 | 擺動 | ||||
EYH100 | 100 | 50 | 40 | 860 | 900 | 200 | 400 | 1000 | 1500 | 1.1 | 0.75 |
EYH300 | 300 | 150 | 75 | 1000 | 1100 | 200 | 580 | 1400 | 1650 | 1.1 | 0.75 |
EYH600 | 600 | 300 | 150 | 1300 | 1250 | 240 | 720 | 1800 | 1850 | 1.5 | 1.1 |
EYH800 | 800 | 400 | 200 | 1400 | 1350 | 240 | 810 | 1970 | 2100 | 1.5 | 1.1 |
EYH1000 | 1000 | 500 | 350 | 1500 | 1390 | 240 | 850 | 2040 | 2180 | 2.2 | 1.5 |
EYH1500 | 1500 | 750 | 550 | 1800 | 1550 | 240 | 980 | 2340 | 2280 | 3 | 1.5 |
EYH2000 | 2000 | 1000 | 750 | 2000 | 1670 | 240 | 1100 | 2540 | 2440 | 3 | 2.2 |
EYH2500 | 2500 | 1250 | 950 | 2200 | 1850 | 240 | 1160 | 2760 | 2600 | 4 | 2.2 |
EYH3000 | 3000 | 1500 | 1100 | 2400 | 1910 | 280 | 1220 | 2960 | 2640 | 5 | 4 |
EYH5000 | 5000 | 2500 | 1800 | 2700 | 2290 | 300 | 1440 | 3530 | 3000 | 7.5 | 5.5 |
EYH10000 | 10000 | 5000 | 3000 | 3200 | 2700 | 360 | 1800 | 4240 | 4000 | 15 | 11 |
EYH12000 | 12000 | 6000 | 4000 | 3400 | 2800 | 360 | 1910 | 4860 | 4200 | 15 | 11 |
EYH15000 | 15000 | 7500 | 5000 | 3500 | 3000 | 360 | 2100 | 5000 | 4400 | 18.5 | 15 |
